Controllore acquario con PLC

Dandomi da fare con il fai da te ho costruito un controllore per acquario utilizzando i classici PLC , sicuramente è un sistema costoso e che ha bisogno di una certa manegevolezza però è un sistema che è molto versatile con il quale ci si possono impostare tantissime funzioni interessanti.
iniziamo questa nostra guida descrivendo i materiali utilizzati correlati di foto prelevate dalla rete :

HMI monitor touch ADVANTECH WOP-2040-N1AEHMI monitor touch ADVANTECH WOP-2040T-N1AE

Switch rete LAN Netgear

Switch rete LAN Netgear (nelle foto del rack aperto corrisponde a quel circuito verde sulla destra… ho smontato l’involucro bianco per esigenze di spazio)

Phmetro JUMO dTRANS pH 01

Phmetro JUMO dTRANS pH 01

PLC Siemens LOGO 8 Nuova versione 12 24RCEo cod 6ED1052 2MD00 0BA8

PLC Siemens LOGO 8! Nuova versione…. 12/24RCEo cod 6ED1052-2MD00-0BA8 (nella foto sopra è rappresentato quello con il display…. Il mio è la versione senza display tanto doveva venire “inscatolato”…)

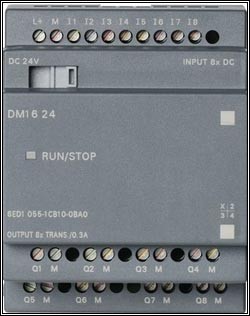

Espansione ingressi e uscite Siemens DM16 cod 6ED1055-1NB10-0BA2

Espansione ingressi e uscite Siemens DM16 cod 6ED1055-1NB10-0BA2

Modulo Siemens AM2 per 2 uscite analogiche 0-10V - 4-20mA…

Modulo Siemens AM2 per 2 uscite analogiche 0-10V – 4-20mA…. Cod 6ED1055-1MM00-0BA2 (questo modulo comanda i ballast dimmerabili per i neon)

Modulo Siemens AM2RTD per 2 sonde PT100 o PT1000… cod 6ED1055-1MD00-0BA2

Modulo Siemens AM2RTD per 2 sonde PT100 o PT1000… cod 6ED1055-1MD00-0BA2 (2 ingressi per le sonde di temperatura… ovviamente temperatura dell’acqua in vasca..)

Alimentatore da barra DIN Finder 220v .. 24 Vdc cod 78.60.1.230

Alimentatore da barra DIN Finder 220v / 24 Vdc cod 78.60.1.230.2403 (questo alimenta tutta la parte PLC monitor ed elettrovalvole con bobina in 24Vdc)

– Poi filtro TETRA ex1200
– Riscaldatore HYDOR eth300
– Pompa secondaria NEWJET 900
– Sterilizzatore HELIMAX 9W
– elettrovalvole per l’acqua ½” pollice
– Impianto CO2 con bombola recuperata ex estintore 2KG con riduttore TUNZE ed elettrovalvola da ¼”
– Impianto ad osmosi



Adesso passiamo alla spiegazione del progetto vero e proprio:

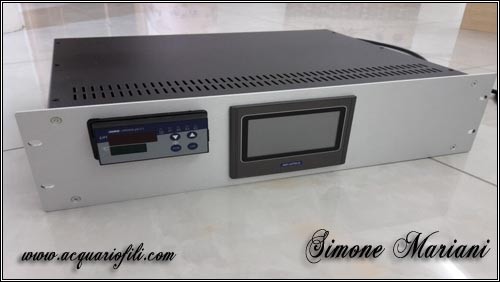

Forse è meglio partire dalla fine facendovi vedere il controllore completo e pronto per essere utilizzato
A sinistra si può notare il phmetro interfacciato con il plc a destra il touch.

1b

ed infine lo schema a blocchi:

schema550

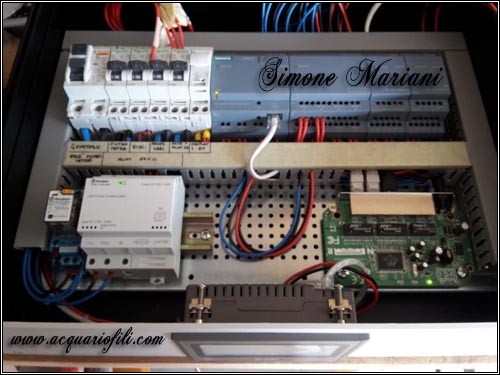

Partiamo illustrandovi il cablaggio:

2b



3b

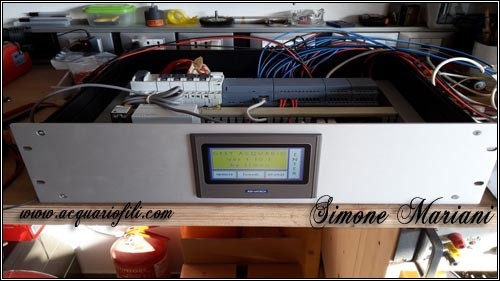

Prima accensione e collaudo

4b

Vista connessioni posteriore del controllore

5b

Da sinistra a destra…
– 8 prese dedicate a tutta la parte di potenza come filtro riscaldatore elettrovalvola CO2 ecc ecc…
– 4 prese (argento): 2 per elettrovalvole 24Vdc, 1 per la sonda temp PT100 e l’ultima a 4 pin per il comando dimmer delle plafoniera
– 1 presa 7pin : alimentazione plafoniera e led luce lunare
– 1 presa rj45 per mettere il tutto in LAN in quanto il plc ha un web server integrato e lo posso utilizzare per monitorare i parametri da web
– 1 presa BNC per la sonda Ph
– Il cavetto grigio e terminato con un connettore seriale 9 pin usato come ingressi al plc come galleggianti o contatti per rabbocco automatico e livello acquario
…e infine il cavo nero…. Nient’altro che l’alimentazione





DESCRIZIONE FUNZIONAMENTO PROGRAMMA

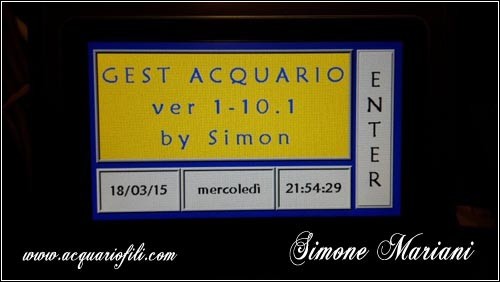

Schermata principale

6b

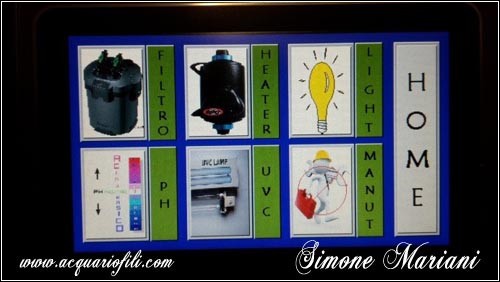

premendo ENTER si accede al Menù

7b

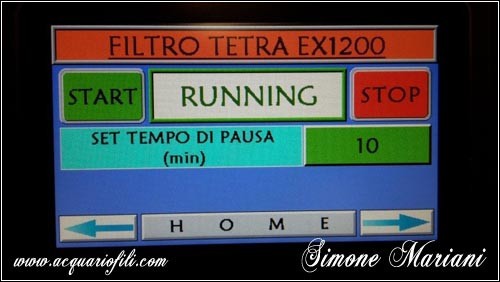

prima sezione: FILTRO

8b

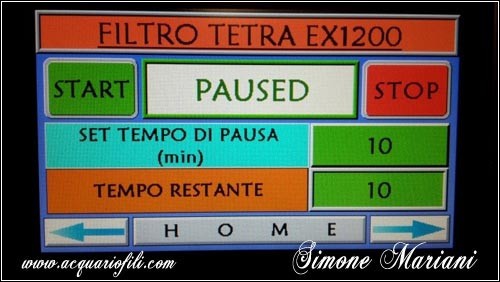

Questo è stato pensato per quando dobbiamo dar da mangiare ai nostri pesci o per sifonare il fondo o in genere quando si ha bisogno di fermare momentaneamente il filtro, semplicemente si preme STOP e l’uscita FILTRO si ferma per il tempo di pausa indicato (modificabile a piacere premendo sul numero e inserendo il valore tramite tastierina numerica a video). Se si dovesse aver bisogno di riavviare anticipatamente il filtro si preme START e riparte azzerando il tempo. Quando si preme STOP compare anche il countdown prima della ripartenza del FILTRO.

9b

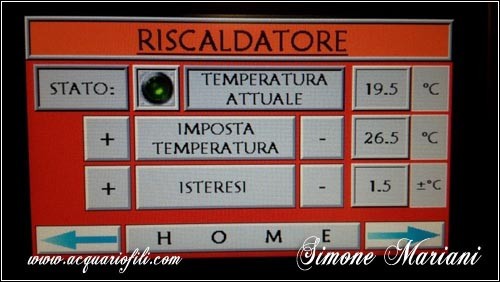

Seconda sezione:RISCALDATORE

10b

Nella schermata potremo notare:
– Led di STATO per vedere se il riscaldatore è acceso o spento.
– La temperatura attuale
– Tasto IMPOSTA TEMPERATURA per inserire la temperatura voluta tramite tastierina numerica o con i tasti + e –
– Tasto ISTERESI per inserire il delta termico voluto tramite tastierina numerica con i tasti + e –

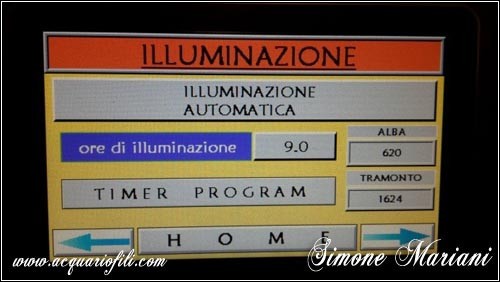

Terza sezione:ILLUMINAZIONE

11b

…forse un pò la più articolata, ma questo dal fatto che avendo ballast elettronici con ingresso di controllo 0/10V adatto per uscite plc ho voluto un pò “complicarmi la vita”….
si può operare in 2modi AUTOMATICO o MANUALE:

AUTOMATICO

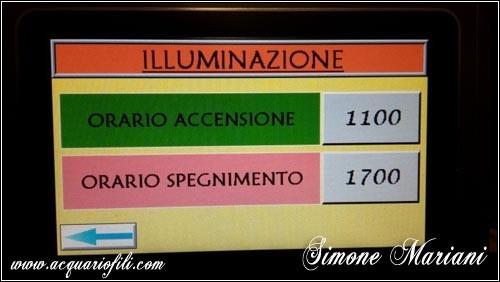

Tramite il tasto TIMER PROGRAM si impostano l’ora di accensione e l’ora di spegnimento

12b

Con il tasto ORE DI ILLUMINAZIONE si decide le ore massime di illuminazione indipendentemente dall’orario di spegnimento. Sia in accensione che in spegnimento si è ricreato l’effetto alba e tramonto: con accensione graduale della prima coppia di neon seguita dalla seconda coppia fino alla massima illuminazione tramite rampe all’alba e allo spegnimento con dissolvenza dei neon in ordine contrario, e con la contemporanea accensione di 5 led ultraluminosi 5mm blu come effetto luce lunare
A destra ci sono ora alba e ora tramonto, queste calcolate automaticamente dal plc che ha già a bordo un’orologio astronomico… così ci si può regolare nel caso si volesse rispettare gli “orari” della natura…

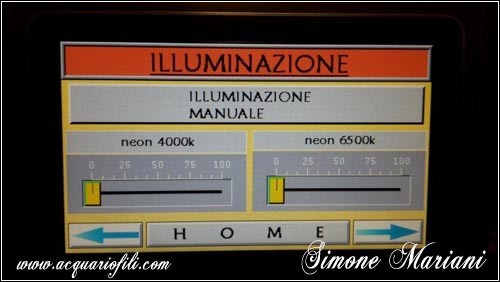

MANUALE

13b



Semplicemente 2 slide a video in grado di governare i 2 ballast dal min al max dell’illuminazione

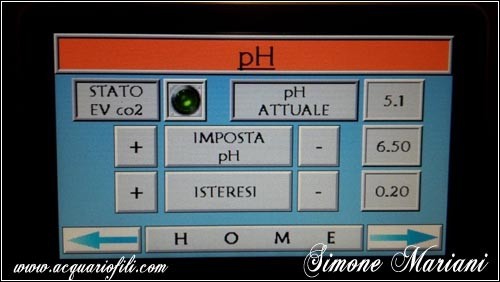

Quarta sezione: PH

14b

Schermata e funzioni simili alla regolazione del RISCALDATORE… con l’unica differenza che qui si comanda l’elettrovalvola della CO2

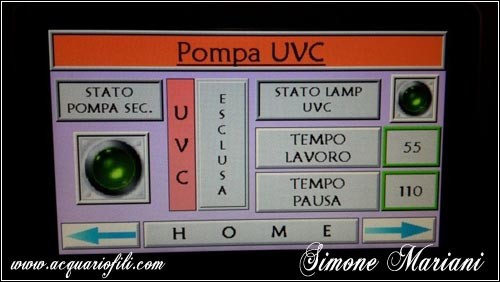

Quinta sezione:UVC

15b

Ho sfruttato una pompa e uno sterilizzatore HELIMAX 9W  , utillizzati come segue:

-la pompa la faccio partire quando sono accese le luci questo per darmi un pò più di pressione all’acqua insieme alla pompa filtro e permettermi una buona movimentazione in vasca e miscelare al meglio la CO2; questa si spegne al calar delle luci in maniera tale da far calmare le acque e ottenere anche un minor stress dei pesciolini nella fase notturna.

– La lampada UVC si può far partire in caso di bisogno (esempio infestazione alghe) perché attivabile e disattivabile a piacere con un plus di poterla far andare anche temporizzata.

Ovviamente con i due stati sia per la lampada che per la pompa di acceso/spento

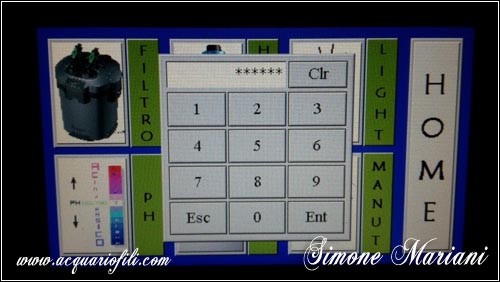

Sesta sezione: MANUTENZIONE

16b

……..con codice di accesso

17b

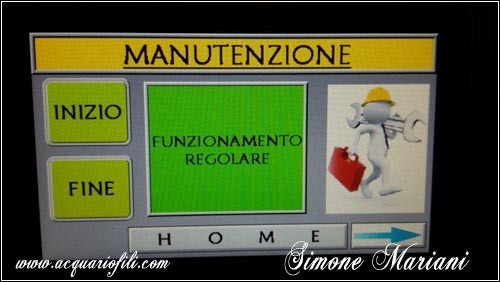

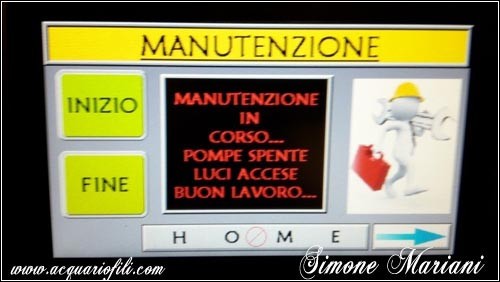

Tasto INIZIO si comincia con la nostra manutenzione al nostro bel acquarietto, in automatico si fermano pompe e quant’altro e si accendono le luci al max fino a termine lavori premendo FINE

18b

19b

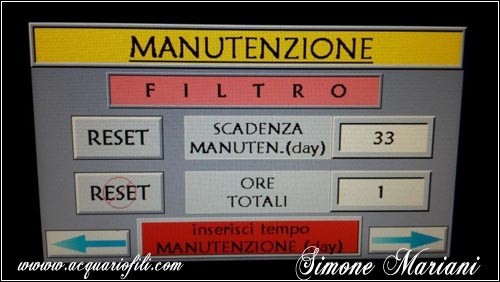

Si impostano i giorni per la scadenza manutenzione al filtro tutto impostabile a piacere tramite il tasto rosso MANUTENZIONE e tramite RESET poter far ripartire il conteggio a manutenzione fatta..

Ore totali di lavoro ed eventuale reset comulative

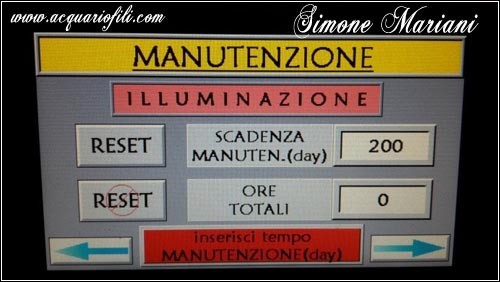

..stessa cosa per i neon

20b

Per il riscaldatore ho previsto solo il conteggio ore giornaliere e totali… visto che è l’apparecchio che consuma più corrente… mi regolo per la bolletta….

21b

Non per ultime 2 paginette con 2 logger  molto importanti: temperatura e ph



Temperatura: campionamento ogni 10min cioè 144 letture al giorno.
Ph: campionamento ogni 15min cioè 96 letture al giorno
In più ogni giorno a mezzanotte si riversano le letture del giorno su una SD card a bordo monitor con una cartella logger e suffisso con la data del giorno della campionatura. Il peso della campionatura giornaliera e di circa 200Kb considerate quanti giorni vi possono stare su una memory da 2Gb… credo la vita dell’acquario… database salvabile in csv e apribile tramite excel così da poter fare anche dei grafici e vedere gli andamenti nel corso dei mesi..

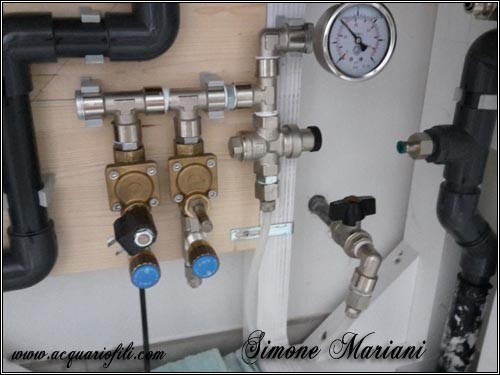

Di seguito delle foto di work in progress parte idraulica:22b



Ingresso acqua principale (rubinetto nero) con regolatore di pressione e manometro…

Le due elettrovalvole, a destra per caricare l’acquario e quella a sinistra per l’acqua osmotica

23b



Imbragato con le fascette bianche il riscaldatore HYDOR eth300…

24b



A sinistra in alto andata e ritorno dall’acquario e in basso lo scarico direttamente in fognatura…



25b

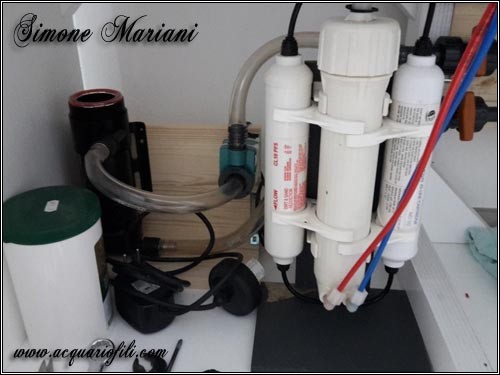

Impianto per l’osmosi manca solo la tanica di raccolta con la pompa di rilancio in acquario

E in fondo la pompa di circolazione 2 e lo sterilizzatore helimax ….

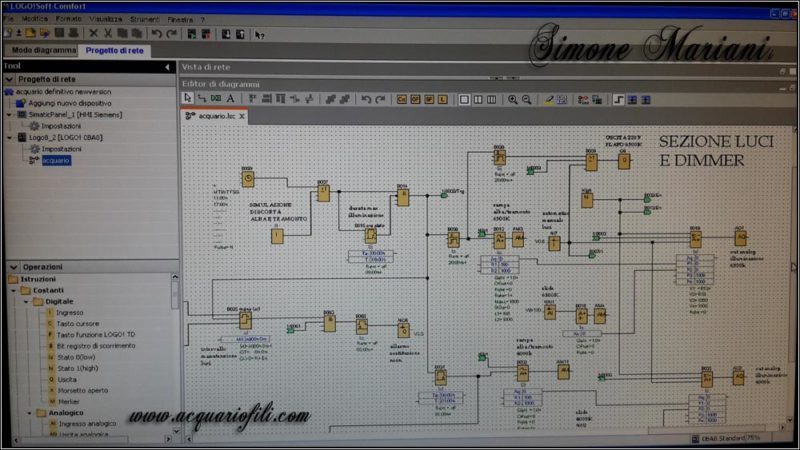

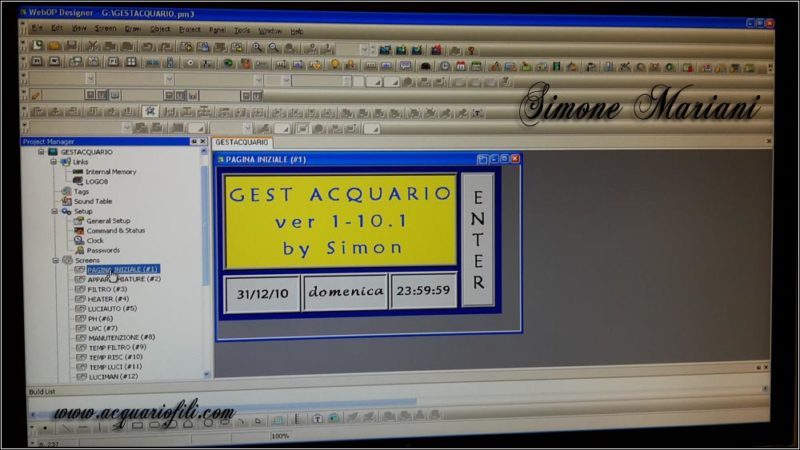

E’ un progetto che può sempre essere integrato con dell’altro basta applicarsi e documentarsi soprattutto per quello che riguarda i software con i quali tutto il sistema funziona, ne serve uno per la parte controllo e uno per l’elaborazione dei dati praticamente uno per il PLC e uno per lo schermo che vengono caricati tramite usb, di seguito possiamo vedere due schermate relative ai software realizzati :

softaware1_1000
clicca sull’immagine per ingrandirla
software2_1000
clicca sull’immagine per ingrandirla

Si ricorda che trattasi di apparecchiature sotto tensione quindi maneggiare con curare fare molta attenzione



Non si ritiene responsabile né il compilatore di questa guida né la direzione del forum acquariofili per eventuali danni o malfunzionamenti arrecati da questa guida.



L’ideatore di questo progetto è a completa disposizione per chiarimenti o aiuti inerenti alla realizzazione di questo progetto.



E’ vietato copiare anche parzialmente questo articolo e relative immagini senza l’autorizzazione dello staff di acquariofili e del proprietario



Guida redatta da Simone Mariani e
impaginata da Ferrara Marco
